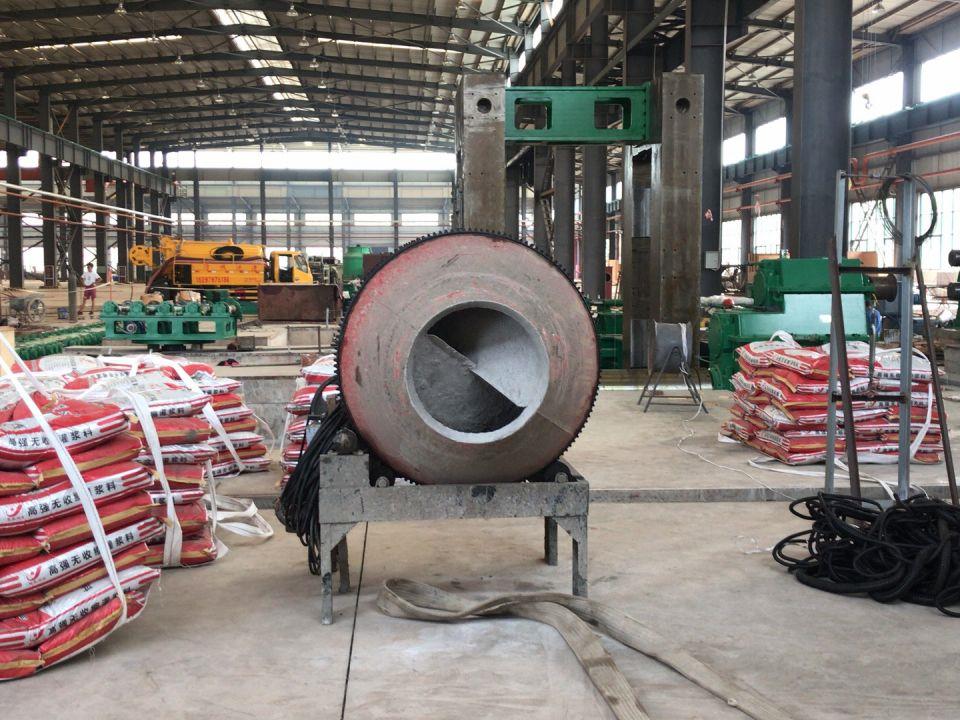

.jpg "二類(lèi)水泥基灌漿料(圖1)")
?????
水泥基灌漿材料區(qū)別于其他水泥基材料的典型特征之一是該類(lèi)材料具有良好的流動(dòng)性，能靠自身重力流入待澆注的空隙，且能密實(shí)填充而不產(chǎn)生振動(dòng).對(duì)于大型設(shè)備灌漿或窄縫灌漿，對(duì)流動(dòng)性的要求更高。因此，流動(dòng)性的程度是此類(lèi)材料可用性的前提，而順利灌漿也是施工作業(yè)的步。如果流動(dòng)性不夠，漿液就不能順利填滿(mǎn)待填空間。如果從另一側(cè)進(jìn)行填充，顯然會(huì)形成陷阱，帶來(lái)工程隱患。
水泥基灌漿材料施工時(shí)，加水?dāng)嚢杈鶆蚣纯蓾仓?。增加混合用水量有利于增加流?dòng)性，但會(huì)對(duì)強(qiáng)度、垂直膨脹率和泌水率產(chǎn)生不利影響。如果產(chǎn)品對(duì)混合用水量很敏感，水料比增加1%，就會(huì)出現(xiàn)表面大量消泡甚至泌水離析。**承載面很低，甚至失去承載功能，施工樣品的強(qiáng)度遠(yuǎn)低于材料。檢查強(qiáng)度。為避免上述現(xiàn)象的發(fā)生，本標(biāo)準(zhǔn)規(guī)定了產(chǎn)品所需的用水量，或產(chǎn)品所能達(dá)到的流動(dòng)性作為試驗(yàn)前提；如果施工對(duì)流動(dòng)性要求不高，可以減少攪拌用水量，不會(huì)對(duì)工程造成不良后果。
工程經(jīng)驗(yàn)表明，水泥基灌漿材料必須具有良好的流動(dòng)性保持能力，以**混合料在一定時(shí)間后仍具有一定的流動(dòng)性，才能順利澆筑。結(jié)合國(guó)內(nèi)外施工規(guī)范，本規(guī)范規(guī)定了30min流動(dòng)性保持值。本次修訂中，根據(jù)工程需要和水泥基灌漿材料類(lèi)別，增加了截錐流動(dòng)性和坍落度延伸試驗(yàn)方法。 I型灌漿材料根據(jù)流錐流動(dòng)性進(jìn)行表征，II型和III型根據(jù)截錐流動(dòng)性法進(jìn)行表征，IV型根據(jù)混凝土的坍落度延伸進(jìn)行表征。原標(biāo)準(zhǔn)制定時(shí)，主要針對(duì)灌漿材料委員會(huì)對(duì)設(shè)備二次灌漿、錨固等用途的指標(biāo)要求。隨著水泥基灌漿材料新用途的不斷涌現(xiàn)，灌漿應(yīng)用技術(shù)也得到了很大發(fā)展。所用灌漿材料的流動(dòng)性要求差異很大。
隨著水泥基灌漿材料技術(shù)的發(fā)展，國(guó)內(nèi)外出現(xiàn)了一種新型的低粘度灌漿材料。這種灌漿材料在保持自身均質(zhì)性的同時(shí)可以獲得低粘度性能，使其不發(fā)生沉降、流血等現(xiàn)象，而且這種灌漿材料對(duì)耗水量不敏感?，F(xiàn)場(chǎng)施工時(shí)材料均質(zhì)性好，注漿速度快。它可以倒入沒(méi)有高位漏斗的狹小空間。它是一種低粘度精密灌漿新材料產(chǎn)品，在國(guó)外得到廣泛應(yīng)用。目前國(guó)外相關(guān)產(chǎn)品的檢測(cè)標(biāo)準(zhǔn)為美國(guó)標(biāo)準(zhǔn)ASTMC 939《預(yù)充式骨料混凝土灌漿流動(dòng)性試驗(yàn)方法（流錐法）》。 GB/T50448-2015《水泥基灌漿材料應(yīng)用技術(shù)規(guī)范》還增加了流動(dòng)錐法測(cè)試流動(dòng)性。因此，本標(biāo)準(zhǔn)修訂增加了流量錐流動(dòng)性試驗(yàn)方法，根據(jù)國(guó)內(nèi)外廠(chǎng)商的技術(shù)指標(biāo)和國(guó)內(nèi)廠(chǎng)商產(chǎn)品的驗(yàn)證試驗(yàn)條件，確定了初始和30min流量錐流動(dòng)性指標(biāo)。
流動(dòng)性IV型灌漿材料采用截錐法-坍落度延伸法，因?yàn)橛糜诖蠼孛鏄?gòu)件加固的水泥基灌漿材料骨料粒徑大，本質(zhì)上是大流體混凝土。參照現(xiàn)行**標(biāo)準(zhǔn)GB/T50080《普通混凝土混合料性能試驗(yàn)方法標(biāo)準(zhǔn)》及自密實(shí)混凝土（砂漿）的相關(guān)性能要求，用坍落度膨脹來(lái)表征流動(dòng)性。
原有的常規(guī)水泥基灌漿材料按流動(dòng)性分為I型和III型兩大類(lèi)。可根據(jù)工程需要選用不同流動(dòng)性要求的灌漿。
2. 抗壓強(qiáng)度
按抗壓強(qiáng)度分為A50、A60、A70、A85四個(gè)等級(jí)。水泥基灌漿材料應(yīng)用廣泛，不僅在設(shè)備基礎(chǔ)的二次灌漿、地腳螺栓錨固等基礎(chǔ)加固工程中，而且在大量的混凝土結(jié)構(gòu)加固工程中，在鋼連接套中也得到了廣泛的應(yīng)用。水泥基灌漿材料用途不同，對(duì)材料強(qiáng)度的要求也大不相同?；A(chǔ)加固工程一般要求60MPa以上，而50MPa以上的混凝土結(jié)構(gòu)加固即可滿(mǎn)足工程要求。鋼制連接套管水泥基灌漿材料需要85MPa。以上，因此，在本標(biāo)準(zhǔn)中，水泥基灌漿材料分為強(qiáng)度等級(jí)。工程設(shè)計(jì)、生產(chǎn)企業(yè)和施工方可根據(jù)不同的工程需要選擇不同強(qiáng)度等級(jí)的灌漿材料，既能滿(mǎn)足工程質(zhì)量要求，又能避免“高強(qiáng)度、低使用”的浪費(fèi)。
3.垂直擴(kuò)張率
水泥基灌漿材料的另一個(gè)重要特點(diǎn)是膨脹性大，能密實(shí)填充澆筑空間，增加**承載面，起到**承載作用。
水泥基灌漿材料混合后流動(dòng)性大。如果前期沒(méi)有膨脹，必然有收縮，包括塑性收縮和沉降收縮。即使后期膨脹可以補(bǔ)償早期的收縮，這種早期的漿液收縮對(duì)于灌漿的密實(shí)性是必不可少的，對(duì)性能有負(fù)面影響，容易引入空氣，降低**承載面；如果后期的膨脹不能彌補(bǔ)前期的收縮，將直接導(dǎo)致空鼓，灌漿層失去承載功能。因此，早期膨脹是一個(gè)重要特征，它對(duì)克服塑性收縮，使灌漿層更致密，增加**承載面，**灌漿質(zhì)量具有重要意義。在硬化過(guò)程中，仍需適當(dāng)膨脹以進(jìn)一步壓實(shí)充填物，硬化后的水泥基灌漿材料會(huì)產(chǎn)生一定的膨脹應(yīng)力，有利于補(bǔ)償后期的收縮。
結(jié)合實(shí)際工程應(yīng)用條件，在驗(yàn)證試驗(yàn)的基礎(chǔ)上，參照GB/T50448-2015《水泥基灌漿材料應(yīng)用技術(shù)規(guī)范》及國(guó)外相關(guān)標(biāo)準(zhǔn)，本標(biāo)準(zhǔn)規(guī)定與水混合后3h的垂直膨脹率用于早期擴(kuò)展。 3h～24h之間的膨脹為硬化后的膨脹，本標(biāo)準(zhǔn)規(guī)定的指標(biāo)與GB/T50448-2015一致。
4、凝結(jié)時(shí)間、鋼筋結(jié)合強(qiáng)度（圓鋼）
水泥基灌漿材料規(guī)定了流動(dòng)性保持值30min和抗壓強(qiáng)度1d的要求。設(shè)置時(shí)間無(wú)效，沒(méi)有實(shí)際意義。因此，本次修訂取消了凝固時(shí)間要求。
鋼筋的粘結(jié)強(qiáng)度規(guī)定了水泥基灌漿材料與鋼筋之間的粘結(jié)強(qiáng)度。大部分工程都是用鋼筋做成的，主要是靠機(jī)械咬合力。結(jié)合強(qiáng)度與鋼筋的規(guī)格和類(lèi)型有很大關(guān)系。充分反映了實(shí)際工程情況，使用圓鋼進(jìn)行檢測(cè)不能代表實(shí)際工程情況。因此，本次修訂取消了鋼筋結(jié)合強(qiáng)度（圓鋼）。
五、其他指標(biāo)
鋼筋銹蝕效果采用原標(biāo)準(zhǔn)中的方法進(jìn)行鋼筋銹蝕試驗(yàn)。
骨料粒徑與澆注孔尺寸、灌漿層厚度、加強(qiáng)層厚度直接相關(guān)。超過(guò)控制范圍的骨料粒徑將嚴(yán)重降低水泥基灌漿材料的結(jié)構(gòu)性能。因此，水泥基灌漿材料應(yīng)嚴(yán)格控制在骨料粒徑。
泌水率是水泥基灌漿材料混合時(shí)釋放的水的指標(biāo)。設(shè)備灌漿、螺栓錨固、混凝土結(jié)構(gòu)加固均要求不泌水。如果水泥基灌漿材料出現(xiàn)泌水，接觸面會(huì)出現(xiàn)大量氣泡?；虮韺铀酀{富集，**承載面很低，承載力降低，泌水率為0%。
6. 測(cè)試方法
為確保測(cè)試方法科學(xué)公正，真實(shí)反映材料本身特性，操作方便，具有良好的可復(fù)測(cè)性，標(biāo)準(zhǔn)中的測(cè)試方法均采用現(xiàn)行**或行業(yè)標(biāo)準(zhǔn)中常用的方法。并且有很高的**度。
細(xì)度采用國(guó)標(biāo)篩渣法確定骨料粒度是否在控制范圍內(nèi)。流動(dòng)性分為截錐流動(dòng)性、流錐流動(dòng)性和坍落度膨脹三種測(cè)試方法。截錐流動(dòng)度為本標(biāo)準(zhǔn)原試驗(yàn)方法，流錐流動(dòng)度按TB/T3192-2008附錄A進(jìn)行，坍落度膨脹按GB/T50080的規(guī)定進(jìn)行。泌水率按GB/T50080的規(guī)定進(jìn)行。 Ⅰ、Ⅱ、Ⅲ類(lèi)灌漿材料按GB/T17671執(zhí)行； IV型灌漿材料按GB/T50081執(zhí)行。垂直膨脹率按GB50119-2013附錄C的規(guī)定進(jìn)行，測(cè)量3h和24h的垂直膨脹率。鋼筋銹蝕效果采用原標(biāo)準(zhǔn)中的方法進(jìn)行鋼筋銹蝕試驗(yàn)。
裝配式建筑灌漿 裝配式砌塊漿料 裝配式建筑灌漿 CGM超細(xì)水泥聚合物水泥灌漿軌道砂漿 CGM高強(qiáng)自密實(shí)砂漿 CGM高強(qiáng)自密實(shí)聚合物混凝土 RG高強(qiáng)聚合物砂漿 聚合修補(bǔ)砂漿 聚合物防水砂漿防腐砂漿 環(huán)氧砂漿 環(huán)氧樹(shù)脂砂漿 陽(yáng)離子氯丁膠乳膠 陽(yáng)離子氯丁乳膠砂漿 陽(yáng)離子氯丁乳膠砂漿 聚丙烯酸酯砂漿 丙烯酸乳液砂漿 水性環(huán)氧樹(shù)脂乳液 環(huán)氧修補(bǔ)砂漿 彈性混凝土伸縮縫彈性快干混凝土修補(bǔ)砂漿 高聚物滲透性屏蔽段修補(bǔ)劑不自燃水泥砂漿 NJF 金屬不自燃砂漿 聚合物防水砂漿 干粉界面劑 界面砂漿 CGM座
